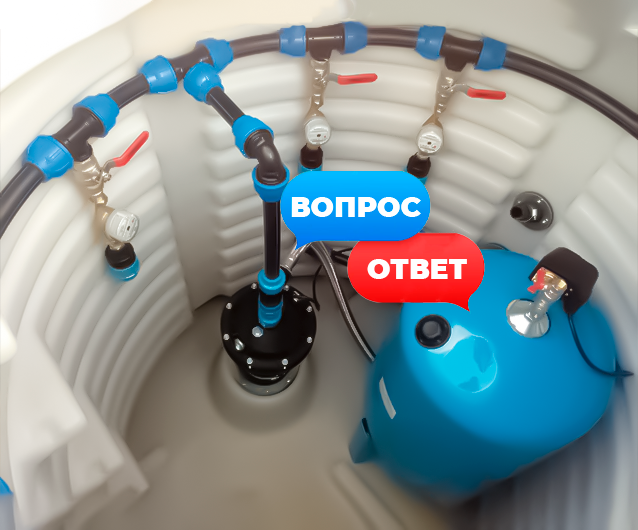

На данный момент есть два варианта обустройства скважины, это с помощью кессона (колодца) или скважинного адаптера. Но сейчас не об этом, мы описали для вас самый простой вариант монтажа скважинного насоса. Вся обвязка скважинного насоса проходит в 12 действий. Варианты и комплектация могут отличаться от описанного в зависимости от сложности системы и индивидуальных потребностей.
![Ниппель Ниппель](/upload/medialibrary/2a6/2a677320ee553db8a141c87c8c4382a7.png)
Действие №1
Вкручиваем ниппель в скважинный насос. Ниппель — соединяет скважинный насос и обратный клапан.
![Обратный клапан Обратный клапан](/upload/medialibrary/1eb/1eb1588aad8c0be1fe5cc58cd0fad659.png)
Действие №2
Накручиваем обратный клапан на ниппель. Обратный клапан — предотвращает слив воды в скважину.
![Компрессионные муфта Компрессионные муфта](/upload/medialibrary/a1c/a1cbda7880e9876a9006cbba8df069b0.png)
Действие №3
Вкручиваем муфту в обратный клапан и обжимаем питьевую трубу. Компрессионные муфта — соединяет в системе питьевую трубу.
![Трубы питьевые из ПВД Трубы питьевые из ПВД](/upload/medialibrary/082/0821c745418bbdb598166faebebe72c0.png)
Действие №4
Вставляем в муфту и обжимаем. К трубе пластиковыми стяжками крепим силовой кабель насоса по всей длине. Трубы питьевые из ПВД — является магистралью для воды.
![Трос из нержавеющей стали Трос из нержавеющей стали](/upload/medialibrary/1d1/1d11298dab7b1a6a72e411043fb23cfc.png)
Действие №5
Крепим к насосу и оголовку (скважинной крышке) через технологические петли и обжимаем зажимами. Трос из нержавеющей стали — страховочное крепление для скважинного насоса.
![Кабель для скважинного насоса Кабель для скважинного насоса](/upload/medialibrary/9e2/9e252d6031d4ed75089c3e7181675bd1.png)
Действие №6
Наращиваем кабель с применением термоусадочной муфты (заливной или разъемной). Крепим кабель к водонапорной трубе, стяжками с интервалом в 15 см. Кабель для скважинного насоса — используется по необходимости удлинения.
![Оголовок Оголовок](/upload/medialibrary/6bb/6bb2a7e2b24a2149af9d9753558495ab.png)
Действие №7
Через оголовок пропускаем питьевую трубу, силовой кабель и фиксируем к нему страховочный трос. Оголовок — необходим для фиксации скважинного насоса на обсадной трубе.
![Штуцер латунный Штуцер латунный](/upload/medialibrary/da1/da1026f4dca7e65c8bac3827fff4afd3.png)
Действие №8
С помощью компрессионных муфт фиксируем штуцер (5-ти или 3-ех выводной) в зависимости от используемой автоматики. Перед штуцером необходимо установить шаровый кран для дальнейшего обслуживания системы. Штуцер латунный — устанавливается в разрезе магистрали (до фильтра) для подключения автоматики.
![Автоматика Автоматика](/upload/medialibrary/689/689e5b6162f1901823212b41cb89eacc.png)
Действие №9
Вкручиваем в латунный штуцер блок автоматики. Автоматика — для скважинного насоса имеет разное исполнение служит для автоматизации системы водоснабжения.
![Гибкая подводка Гибкая подводка](/upload/medialibrary/949/94999a5adfb5f0e737218f1c5daed02b.png)
Действие №10
Одну сторону подводки вкручиваем в мембранный бак а вторую в латунный штуцер. Гибкая подводка — соединяет мембранный бак с магистралью.
![Мембранный бак Мембранный бак](/upload/medialibrary/f44/f446d3cf225635fd20a7daa7b50f9cef.png)
Действие №11
Устанавливаем в зависимости от исполнения бака прикручиваем гибкую подводку к баку. Мембранный бак — накопительная емкость в системе водоснабжения.
![Магистральный фильтр Магистральный фильтр](/upload/medialibrary/d60/d602c6891f331dc38adee2c8ac700b08.png)
Действие №12
С помощью компрессионных муфт монтируем фильтр в магистраль и устанавливаем шаровый кран для удобства обслуживания фильтра. Далее труба переходит в магистраль из полипропилена которая разведена ко всем точкам водоразбора в доме (кранам). Магистральный фильтр — очищает воду подымаемую из скважины.
